成都新德南光机械设备公司 > 立式真空炉

立式真空炉

来源: | 发布时间:2019-03-31 |

立式真空炉构造
立式真空炉一般由炉膛、电热装置、密封炉壳、真空系统、供电系统和控温系统等组成。密封炉壳用碳钢或不锈钢焊成,可拆卸部件的接合面用真空密封材料密封.本设备供玻莫合金和各种电真空器件在真空中退火、除气及除去表面氧化物之用。

立式真空炉用途特点:
(1)本炉是长杆工件及超重工件的理想真空热处理设备。也是近几年来较先进的现代真空炉型之一。
(2)可将超重超大超长的工件用于真空热处理、真空钎焊、真空烧结等工艺的实施。
(3)被处理件由炉底部向上部装料和出料。
(4)进料出料等操作过程全部实现自动化和智能化。
有用的阅读http://baike.baidu.com/view/6634069.htm

立式真空炉和卧式真空炉的区别

如果说立式真空炉和卧式真空炉的区别,最简单的说内部的布局有差别,立式是“立式”布局、卧式则是躺着的。立式一般含有升降机构来取放工件,卧式真空炉是通过侧开门来取放工件。

立式真空炉生产厂家供应信息

厂家名称:成都新德南光机械设备有限公司,厂家地址:四川省成都市武侯区逸都路29号,厂家联系人:文宽,厂家联系电话:13540650355。
该厂家位于四川成都,多地有驻外办事处,可面向全国各个企业提供立式真空炉相关产品的定制和维修。

立式真空炉的特点

1、温度类别分为:1000℃ 1200℃ 1400℃ 1600℃  .
2、水冷系统类型:循环水冷(具有节能水源).
3、可以控温精度:±1℃ 炉温均匀度:±7.5℃.
4、高节能、高稳定性、升温快、高精度、保温性都很好.
5、可编制多段升、保、降温曲线,全自动升温、保温、降温和超温保护,半自动控制,可以设置程序运行结束自动停止,无须派人值守。
6、炉膛全部采用金属隔热,降温时间快,炉体内比较洁净,无污染等耐急冷急热.
7、炉体温度接近室温、 可通多种气体(氧气、氮气、氩气、氢气等).

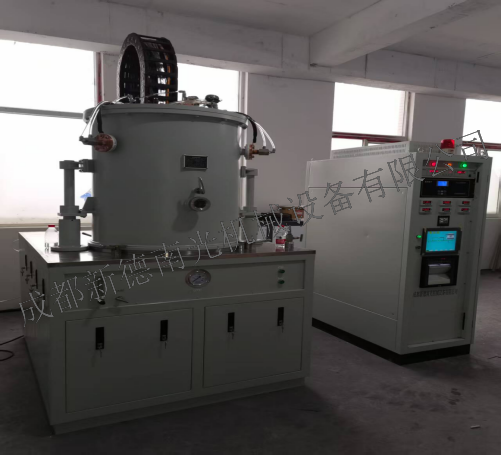

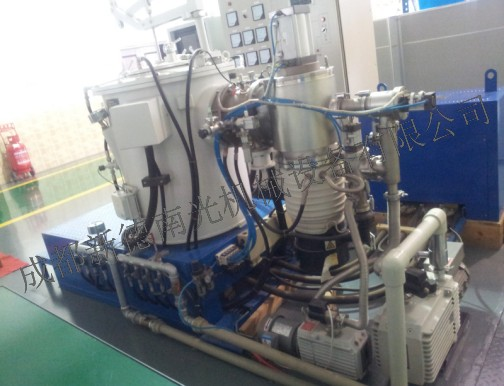

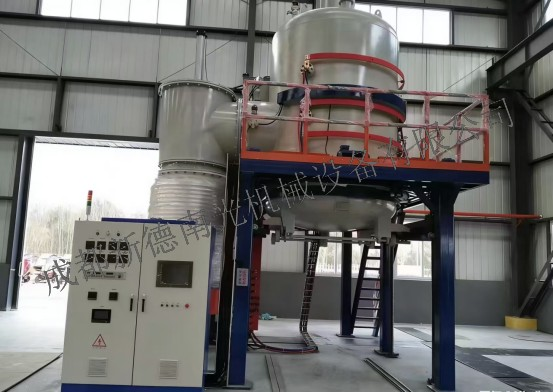

立式真空炉外观(实景拍摄于2013年)

立式真空炉相关技术参数(成都新德南光机械设备有限公司内部资料)

立式真空炉系列技术参数表(内部资料)

型号
有效容积
(mm)
最高温度
(℃)
温度均匀
(℃)
极限真空度
(Pa)
功率
(KW.)

VLF2411Ⅰ-1

φ600×600

1100

±5

1×10-3

60

VLF2412Ⅰ-1

φ200×300

1150

±5

7×10-4

20

VLF2412Ⅱ-1

φ200×200

1200

±5

5×10-4

20

VLF2412Ⅱ-2

φ200×300

1200

±5

5×10-4

20

VLF2412Ⅱ-3

φ250×350

1200

±5

5×10-4

25

VLF2412Ⅱ-4

φ300×500

1200

±10

8×10-4

40

VLF2412Ⅱ-5

φ350×450

1200

±7

5×10-4

45

VLF2413Ⅱ-1

φ200×300

1300

±5

7×10-4

25

VLF2413Ⅱ-2

φ300×300

1300

±5

7×10-4

36

VLF2413Ⅱ-3

φ300×400

1300

±7.5

5×10-4

45

VLF2413Ⅱ-4

φ300×600

1300

±7

1×10-4

56

VLF2413Ⅱ-5

φ450×450

1300

±5

5×10-4

70

VLF2414Ⅱ-1

φ500×1000

1400

±5

1×10-3

150

VLF2420Ⅱ-1

φ75×115

2000



1×10-3

15
