卧式真空炉

发布时间：2026-05-05

卧式真空炉构造

卧式真空炉主要是由炉膛、电热装置、密封炉壳、真空系统、供电系统和控温系统等构成。密封炉壳用碳钢或不锈钢焊成，可拆卸部件的接合面用真空密封材料密封。为防止炉壳受热后变形和密封材料受热变质，炉壳一般用水冷或气冷降温。炉膛位于密封炉壳内。根据炉子用途,炉膛内部装有不同类型的加热元件，如钨、钼、等。当然根据结构的不同，还有一种是立式真空炉。成都鑫南机械设备有限公司可根据用户的最高温度、工作温度、恒温区、极限真空度、工作真空度及有效容积要求，进行专门设计。卧式真空炉是炉膛是“躺着”的，炉子是水平布局，且内部为真空状态。

卧式真空炉系列技术参数表（内部资料）
型号	有效容积 (mm)	最高温度（℃）	温度均匀性（℃）	极限真空度 (Pa）	功率 (Kw.)
VWF1207Ⅱ	250×250×400	700	±5	5×10^-⁵	35
VWF1207Ⅱ-1	300×300×500	700	±5	5×10^-⁵	40
VWF1207Ⅱ-2	400×400×600	700	±5	5×10^-⁵	50
VWF1207Ⅱ-3	500×500×700	700	±5	2×10^-⁴	70
VWF1207Ⅱ-4	600×600×900	700	±5	2×10^-⁴	90
VWF1207Ⅱ-5	800×800×1200	700	±5	2×10^-⁴	110
VWF1207Ⅱ-6	1000×10800×1500	700	±5	2×10^-⁴	120
VWF1211Ⅱ	250×250×400	1100	±5	5×10^-⁵	40
VWF1211Ⅱ-1	300×300×500	1100	±5	5×10^-⁵	50
VWF1211Ⅱ-2	400×400×600	1100	±5	5×10^-⁵	80
VWF1211Ⅱ-3	500×500×700	1100	±5	2×10^-⁴	100
VWF1211Ⅱ-4	600×600×900	1100	±5	2×10^-⁴	120
VWF1211Ⅱ-5	800×800×1200	1100	±5	2×10^-⁴	140
VWF1211Ⅱ-6	1000×1000×1500	1100	±5	2×10^-⁴	160
VWF1212II	250×250×400	1200	±5	5×10^-⁵	45
VWF1212II-1	300×300×500	1200	±5	5×10^-⁵	55
VWF1212II-2	400×400×600	1200	±5	5×10^-⁵	85
VWF1212Ⅱ-3	500×500×700	1200	±5	2×10^-⁴	110
VWF1212Ⅱ-4	600×600×900	1200	±5	2×10^-⁴	130
VWF1212Ⅱ-5	800×800×1200	1200	±5	2×10^-⁴	160
VWF1212Ⅱ-6	1000×1000×1500	1200	±5	2×10^-⁴	200
VWF1213Ⅱ	250×250×400	1350	±5	5×10^-⁵	50
VWF1213Ⅱ-1	300×300×500	1350	±5	5×10^-⁵	60
VWF1213Ⅱ-2	400×400×600	1350	±5	2×10^-⁴	70
VWF1213Ⅱ-3	500×500×700	1350	±5	2×10^-⁴	100
VWF1213Ⅱ-4	600×600×900	1350	±5	2×10^-⁴	140
VWF1213Ⅱ-5	800×800×1200	1350	±5	2×10^-⁴	170
VWF1213Ⅱ-6	1000×1000×1500	1350	±5	2×10^-⁴	220

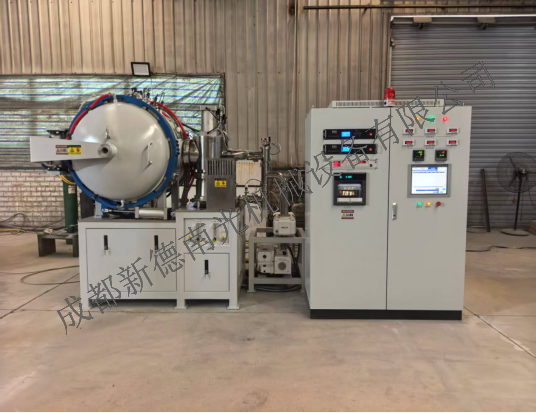

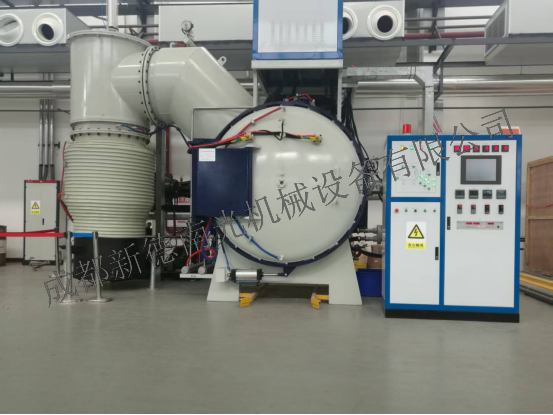

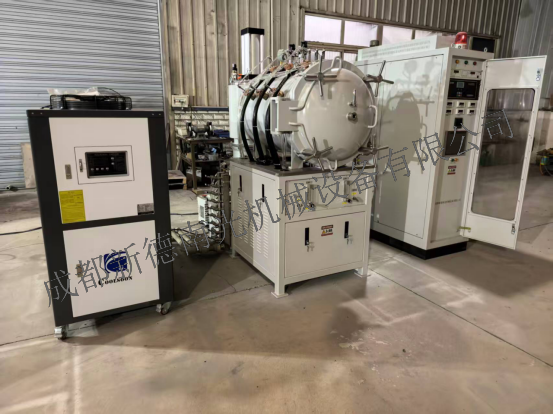

卧式真空炉实景拍摄于2026年

卧式真空炉生产厂家供应信息

厂家名称：成都新德南光机械设备有限公司。

厂家地址：四川省成都市新都区斑大路461号。

厂家联系人：文宽。

厂家联系电话：13540650355。成都新德南光机械设备有限公司：该厂家位于四川成都，多地有驻外办事处，可面向全国各个企业提供卧式真空炉相关产品的定制和维修。
