当前位置： 首页 > 真空钎焊炉
发布时间：2026-04-25
真空钎焊炉即在真空状态下，把一组焊接件加热到填充金属熔点温度以上，但低于基体金属熔点温度，借助于填充金属对基体金属的湿润和流动形成焊缝的一种焊接工艺（钎焊温度因材料不同而异）。

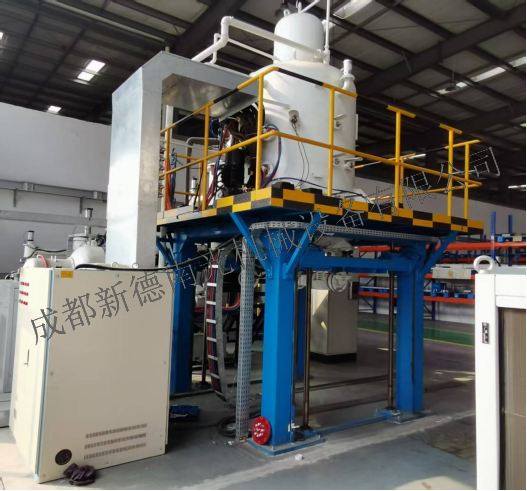

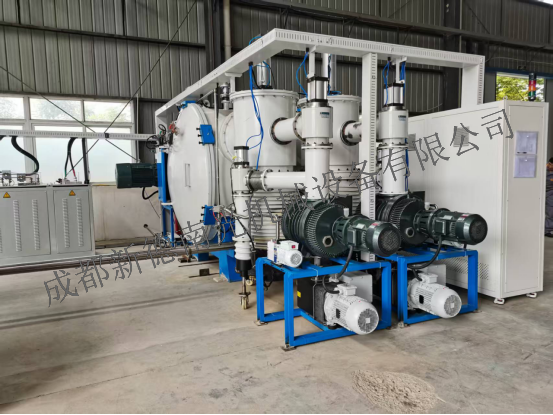

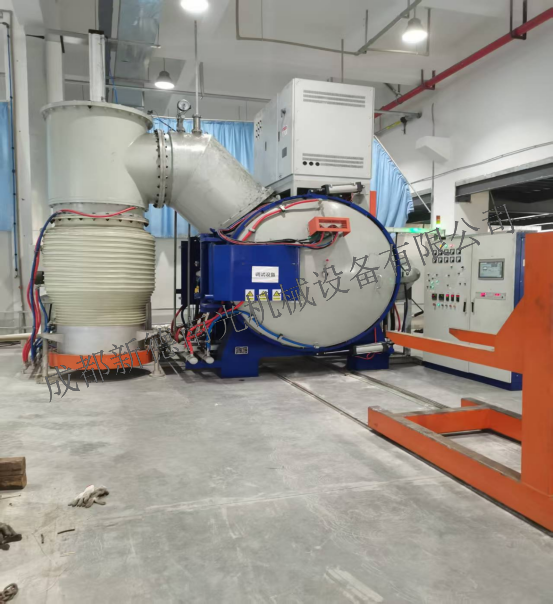

真空钎焊炉实物图片2026年拍摄
真空钎焊炉原理
真空钎焊炉是真空炉的大型设备，能够进行真空钎焊、真空退火、真空时效等多种加工。可编多个不同程序，能控制和编入上百个热处理曲线点，分上、下、左右、前后六区控温，有多点和单点温度记录仪以及过温保护装置，炉温均匀性可控制在恒定温度范围以内，另配有高纯氮高流量强冷装置。该设备具有装炉量大、效率高，对复杂零件和有特殊要求的零件无需作补充工艺处理产品。
真空钎焊的优点
1．真空钎焊，因不用钎剂，显著提高了产品的抗腐蚀性，免除了各种污染，无公害的处理设备费，有好的安全生产条件;
2．真空钎焊不仅节省大量价格昂贵的金属钎剂，而且又不需要复杂的焊剂清洗工序，降低了生产成本;
3．真空钎焊钎料的湿润性和流动性良好，可以焊更复杂和狭小通道的器件，真空钎焊提高了产品的成品率，获得坚固的清洁的工作面;
4．与其它方法相比，炉子的内部结构及夹具等寿命长，可降低炉子的维修费用;
5．适于真空钎焊的材料很多，如：铝、铝合金、铜、铜合金，不锈钢、合金钢、低碳钢、钛、镍、因康镍(Inconei)等都可以在真空电炉中钎焊，设计者根据钎焊器件的用途确定所需的材料，其中铝和铝合金应用得最广泛。
真空钎焊炉用途
1. 应用于不锈钢，碳素钢，钛合金工模具钢的钎焊。
2. 硬质合金，有色金属等的钎焊炉胆有石墨炉胆和金属炉胆两种：一般材料多选用石墨炉胆，其发热体为石墨棒。隔热屏多为碳毡和陶瓷毡;如隔热屏采用金属钼和不锈钢，加热元件采用金属钼，主要用于钛合金和有色金属等特殊零件的钎焊。温度控制采用智
能化温控仪， 动作控制采用FX2N可编程控制器。
真空钎焊炉性能特点
该炉为单室卧式炉，该设备较适合用于不锈钢、钛合金、硬质合金、高温度合金的真空钎焊，氢气扩散 还原 光亮退火炉温均匀性可达到±3℃。隔热屏采用金属钼和不锈钢制成，发热体为金属钼 (最高使用温度1700℃) 。
成都真空钎焊炉生产厂家供应信息
厂家名称：成都新德南光机械设备有限公司。厂家地址：四川省成都市新都区斑大路461号。厂家联系人：文宽。厂家联系电话：13540650355。
厂家资料提供：成都新德南光机械设备有限公司。该厂家位于四川成都，多地有驻外办事处，可面向全国各个企业提供相关产品的定制和维修。可联系厂家咨询真空钎焊炉最新价格，索要最新产品图片。
真空钎焊炉技术参数（成都新德南光机械设备有限公司内部参数）
真空钎焊炉系列技术参数表（内部资料） | |||||
型号 | 有效容积 | 最高温度 | 温度均匀性 | 极限真空度 | 功率 |
VWFQ1210Ⅱ | 250×250×400 | 1100 | ±5 | 5×10-5 | 40 |
VWFQ1210Ⅱ-1 | 300×300×500 | 1100 | ±5 | 5×10-5 | 50 |
VWFQ1210Ⅱ-2 | 400×400×600 | 1100 | ±5 | 5×10-5 | 80 |
VWFQ1210Ⅱ-3 | 500×500×700 | 1100 | ±5 | 2×10-4 | 100 |
VWFQ1210Ⅱ-4 | 600×600×900 | 1100 | ±5 | 2×10-4 | 120 |
VWFQ1210Ⅱ-5 | 800×800×1200 | 1100 | ±5 | 2×10-4 | 140 |
VWFQ1210Ⅱ-6 | 1000×1000×1500 | 1100 | ±5 | 2×10-4 | 160 |
VWFQ1212II | 250×250×400 | 1200 | ±5 | 5×10-5 | 45 |
VWFQ1212II-1 | 300×300×500 | 1200 | ±5 | 5×10-5 | 55 |
VWFQ1212II-2 | 400×400×600 | 1200 | ±5 | 5×10-5 | 85 |
VWFQ1212Ⅱ-3 | 500×500×700 | 1200 | ±5 | 2×10-4 | 110 |
VWFQ1212Ⅱ-4 | 600×600×900 | 1200 | ±5 | 2×10-4 | 130 |
VWFQ1212Ⅱ-5 | 800×800×1200 | 1200 | ±5 | 2×10-4 | 160 |
VWFQ1212Ⅱ-6 | 1000×1000×1500 | 1200 | ±5 | 2×10-4 | 200 |
VWFQ1213Ⅱ | 250×250×400 | 1350 | ±5 | 5×10-5 | 50 |
VWFQ1213Ⅱ-1 | 300×300×500 | 1350 | ±5 | 5×10-5 | 60 |
VWFQ1213Ⅱ-2 | 400×400×600 | 1350 | ±5 | 2×10-4 | 70 |
VWFQ1213Ⅱ-3 | 500×500×700 | 1350 | ±5 | 2×10-4 | 100 |
VWFQ1213Ⅱ-4 | 600×600×900 | 1350 | ±5 | 2×10-4 | 140 |
VWFQ1213Ⅱ-5 | 800×800×1200 | 1350 | ±5 | 2×10-4 | 170 |
VWFQ1213Ⅱ-6 | 1000×1000×1500 | 1350 | ±5 | 2×10-4 | 220 |
